Ecobob®

La mise en œuvre nécessite peu de compétences professionnelles qualifiées

Résumé en 6 étapes :
Étape 1
Socles de guidage
Une fois la dalle réalisée dans les règles de l’art, les socles de guidage sont installés à sec successivement selon le plan d’implantation du bâtiment. Après avoir apporté́ les corrections nécessaires en alignement et position, les socles sont alors collés sur la dalle à l’aide d’une colle type EPDM imperméable.
Lire la suite

Les aciers d’attente prévus par l’ingénieur structure doivent se trouver au centre des logements prévus pour recevoir les tubes PVC qui serviront de coffrages perdus.

Étape 2
1er Panneau d’angle

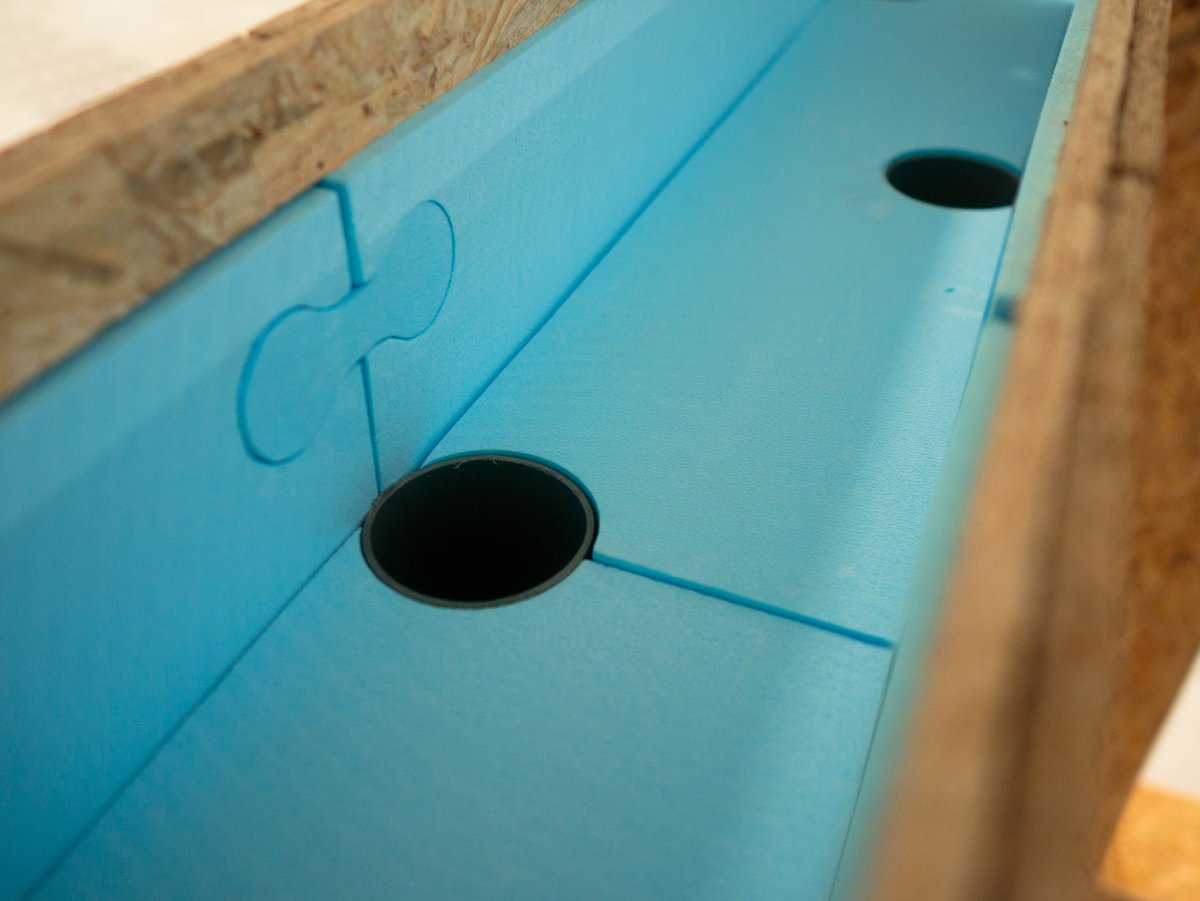

Toujours commencer le montage des murs par un premier panneau d'angle dans lequel le coffrage PVC  a été préalablement inséré. Celui-ci est enfilé à la verticale des aciers d'attente, sur son socle respectif, sans toutefois le coller.
Le coffrage doit venir s’emboiter parfaitement dans le socle de guidage.
Lire la suite

Cela garantit un bon positionnement du panneau et une parfaite étanchéité pour éviter une remontée de coffrage due à la pression du béton. Le panneau d’angle peut être posé provisoirement sur une cale afin de permettre la ligature du profil acier avec les chandelles d’attente.

Après application de la colle polyuréthane sur le socle, le panneau d'angle est repositionné définitivement. Enduire également de colle les gorges recevant les tubes PVC de chaque coté du panneau, puis emboiter ces tubes dans leurs logements (gorges et socles)  afin de rectifier le positionnement du panneau d'angle. L'aplomb est alors vérifié et stabilisé par un étayage adapté.

Étape 3
Panneaux suivants
Le panneau suivant est positionné provisoirement sur son socle de guidage et encastré avec le tube PVC du panneau précédent afin de garantir le parfait alignement avec ce dernier. Une fois calé dans sa position définitive, le panneau est alors basculé légèrement afin de réaliser l’encollage des champs.
Lire la suite

L'encollage vertical  s’effectue à l’aide de 3 cordons de colle polyuréthane, et l'horizontal, sur le socle, par 2 cordons. L'emboitement est alors réalisé puis assuré par les connecteurs en forme d'os de chien. La sécurisation définitive se fait par un chaînage intermédiaire en bois vissé.

Il est procédé de la même manière pour l’ensemble des panneaux suivants. On termine toujours l’assemblage de l'étage par une porte avec l’installation du dernier linteau.

Un étayage adapté servant à garantir une stabilité́ transversale pour contrer l’effet du vent est nécessaire.
Étape 4
Couvercles et Réseaux mécaniques
Les couvercles XPS servant à boucher les réservations verticales sont installés sur toute la longueur du chainage afin d'éviter, lors du coulage du béton, qu'il ne coule dedans. Tirer alors les gaines électriques et les tuyaux de plomberie dans le chaînage et les rigoles de réservation prévues à cet effet  avant la pose des aciers et le coulage du béton.
Lire la suite

 Une fois les réseaux mécaniques passés à travers les couvercles, étanchéiser le passage à l'aide d'une mousse expansive.

Étape 5
Aciers de structure

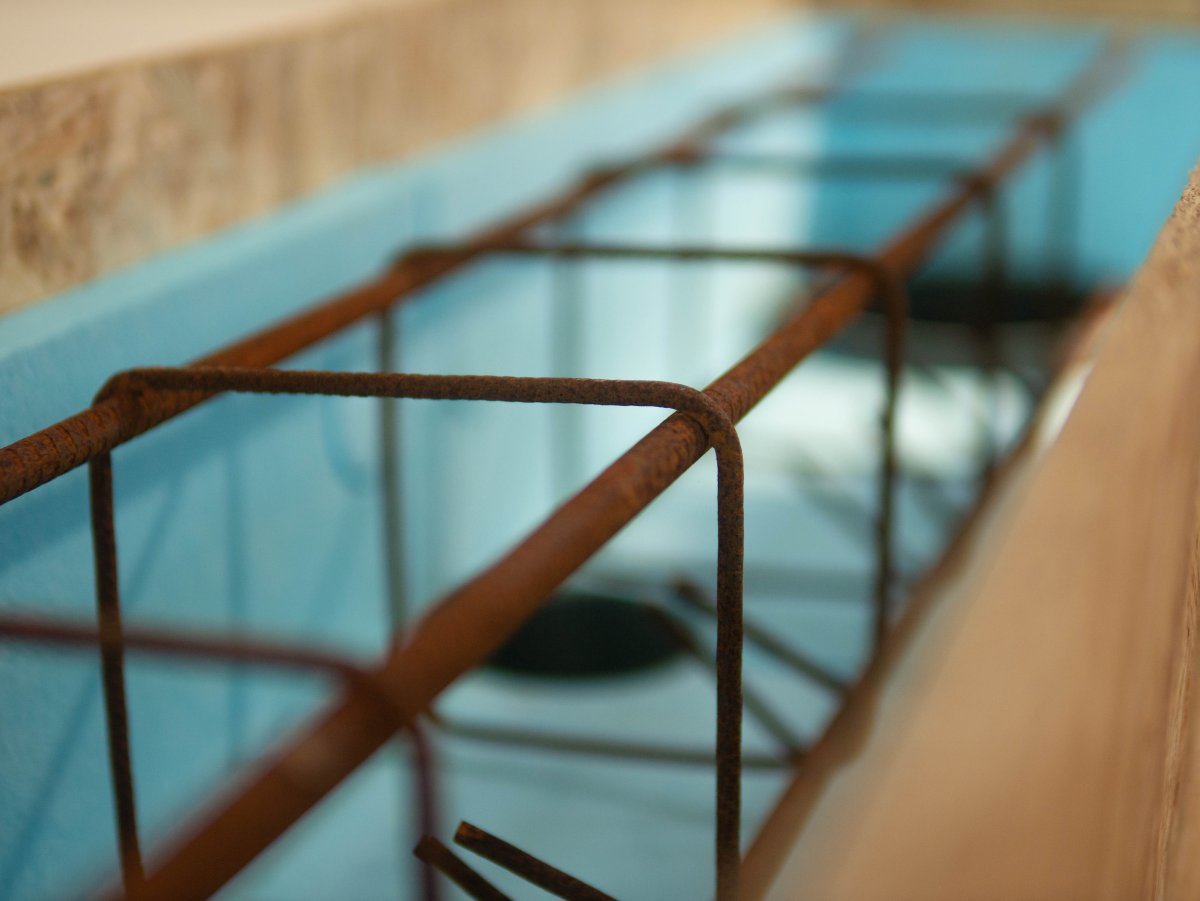

 Les aciers de structure sont installés et ligaturés conformément à la règle de l’art.
Lire la suite

(selon Eurocode 2 et 8)

Étape 6
Coulage du béton
Il convient de sécuriser l’étayage pour la phase de coulage du béton. Appliquer un scotch de protection entre les panneaux afin d'éviter les infiltrations de lait de ciment dans les jointures. Après s'être assuré du parfait équerrage de l'assemblage, procéder au coulage du béton autonivelant dans le chaînage, qui coulera par gravité dans les coffrages perdus verticaux.
Lire la suite

Appliquer alors un léger vibrage  dans ceux-ci pour éviter les bulles. Pour les fenêtres, lorsque le béton atteint le ras de l'allège, interrompre le coulage afin de pouvoir fixer le tableau de fenêtre puis procéder au reste du coulage. En cas de risque de pluie, protéger le dessus des panneaux Ecobob® avant coulage, pour éviter que l'eau ne remplisse les coffrages perdus.

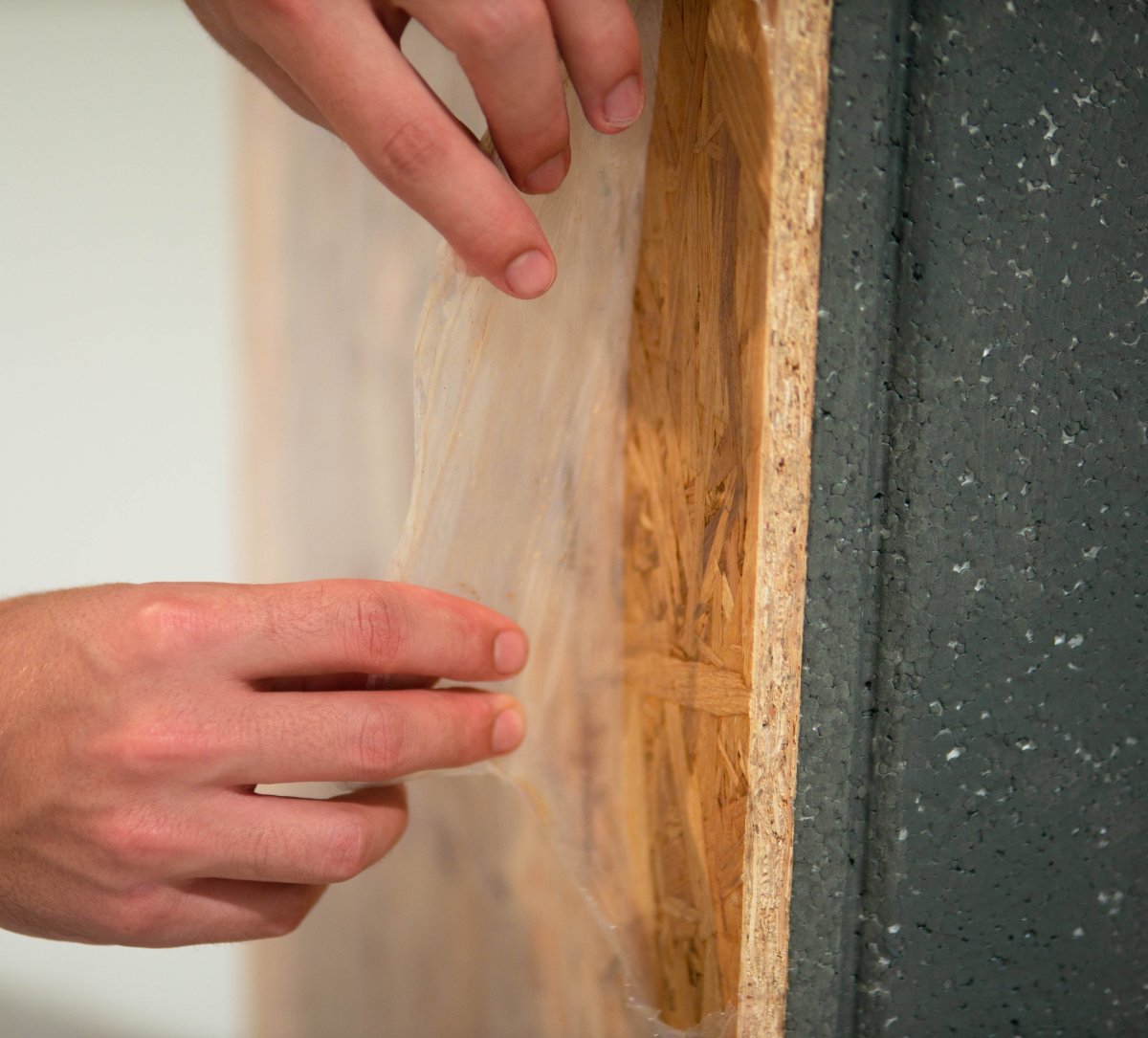

Les films de protection des panneaux ne sont retirés qu'au moment de procéder au traitement de la façade.

Conçu pour des logements individuels et collectifs

Pour tous types de fondation, de toit, d'ouvertures et de revêtement

Facile, rapide et économique

Propre et respectueux
